Нефтяной двухопорный насос
Общая информация
Насосы центробежные нефтяные горизонтальные, двухопорные с поперечным разъемом корпуса, с рабочим колесом двухстороннего входа жидкости и агрегаты электронасосные на их базе.
Насосы изготавливаются в климатических исполнениях У2, У3, У4, УХЛ3, УХЛ4, Т2, Т3 и Т4 по ГОСТ 15150.
Область применения
-
Технологических установках нефтехимических, нефте- и газоперерабатывающих предприятиях.
-
Системах подачи топлива ТЭЦ, крупных котельных и газонаполнительных станциях.
Насосы применяются для перекачивания нефти, нефтепродуктов, сжиженных углеводородных газов и других жидкостей, сходных с указанными по физическо-химическим свойствам и коррозионному воздействию на материал деталей насосов на:
Условные обозначения
Пример обозначения: ННД-Е 560/335-500
ННД - насос нефтяной двухопорный
Е - взрывозащищенный
560 - номинальная подача, м3/ч
335 - уменьшенная подача, м3/ч
500 - напор
Конструктивные особенности
В насосах ННД применена новая конструкция спирального двухзавиткового отвода, колесо двухстороннего входа, сменные уплотнительные кольца из твердосплавных материалов на роторных и статорных деталях, жесткий ведущий и ведомый выл увеличенного диаметра, высокоэффективная проточная часть, эффективная система спазки и охлаждения подшипников, крышки-термобарьеры.

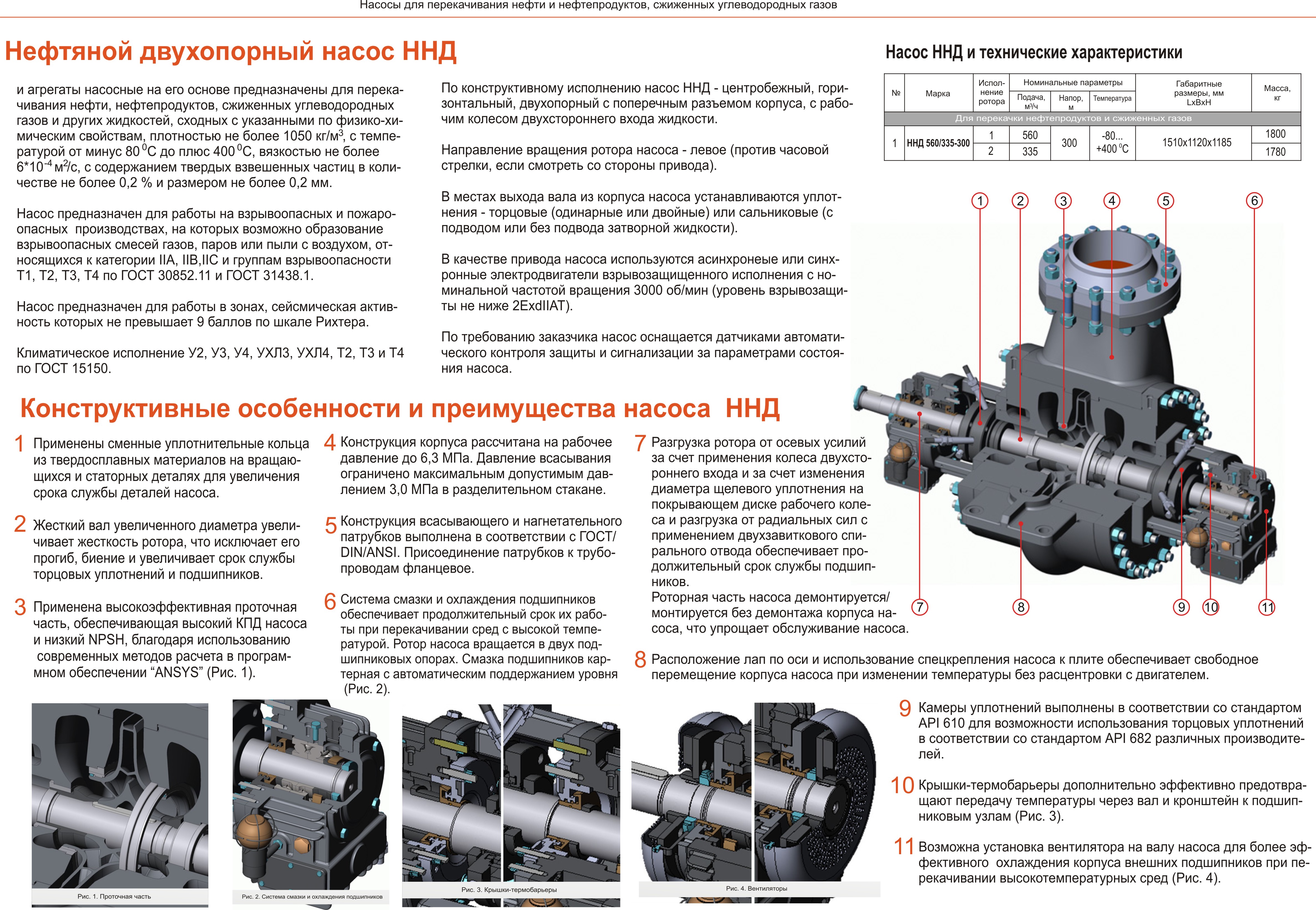

Подробнее конструктивные особенности насосов типа ННД изложены в брошюре.
Технические характеристики
| Марка | Номинальные параметры | Температура | Мощность, кВт | Частота, об/мин. | |
| Подача, м3/ч | Напор,м | ||||
| ННД-Е | 335-560 | 300 | -80...+400 | 22-800 | 3000 |
Примечание
Подробно типоразмерный ряд, технические характеристики и конструктивные особенности насосов типа ННД изложены в брошюре.
По желанию заказчика насосы могут изготавливаться с параметрами, отличными от указанных в номенклатуре (изменение диаметра рабочего колеса, изменение частоты вращения агрегата и т.д.)
Сертификат тип ННД ТР ТС 012
Декларация тип ННД ТР ТС 020
Опросный лист на насосы ННД Заказать
